Zenon Panel

Zenon Panel

Zenon Panel ısı yalıtımlı, ses yalıtımlı ve deprem mukavemeti olan duvar ve çatı sistemidir.

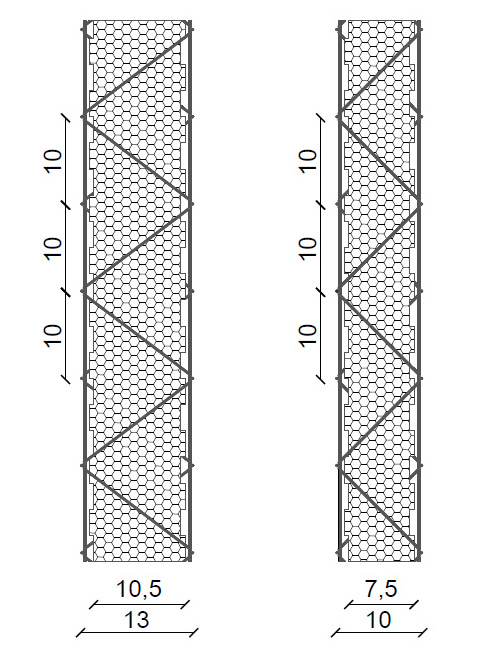

  • Her iki yüzeyde 10 cm x 10 cm karelajlı çelik hasır
  • 10 cm arayla her iki yüzeydeki çelik hasırı birbirine bağlayan sürekli diyagonel donatılar
  • Her m2 de 100 adet çapraz tel (bir ters bir düz hizalı ardışık tasarımı üstün statik performans)
  • Her düğüm noktasında 3'er adet punto kaynak
  • Üretim ölçüleri: 10 cm x 121 cm x serbest bo

Çevre ve Şehircilik (Bayındırlık) poz numarası : 04.612/7B

Çelik Tel

SAE 1006

Çekme dayanımı: 650-750 N/mm2

Çap: 2,8 - 3,5 mm

Daldırma galvanizli

Isı Yalıtım Levhası

EPS (Expanded Polystrene sheet) 16 kg/m3 yoğunluk (farklı yoğunluklarda üretim imkanı)

DIN B1 Alev yürümez sınıfı Sıva uygulamasını kolaylaştırıcı oluklu yüzey Kalınlık: 7,5 cm

10 cm panelden sıvalı duvarın toplam ısı geçirgenlik katsayısı - U değeri: Ud: 0,65 W/m2K - Ut: < 0,65 W/m2K

Yangın Dayanımı

TSE yangın dayanım laboratuvarında gerçekleştirilen deneylerde 1000 oC yi aşan sıcaklığa sahip fırına çerçeve duvar olarak yerleştirilen sıvalı Zenon Panel duvarın dayanım performansı test edilmiştir. Sonucunda yangın dayanım sınıfı: E120 olarak tanımlanmıştır. Binaların Yangından Korunması Hakkındaki Yönetmeliğe uygun olarak binaların iç ve dış duvarlarında Zenon Panel duvar kullanılabilmektedir.

Darbe dayanımı

Zenon Panel duvar içerdiği çelik kafes donatı ile darbeler karşısında mükemmel dayanım göstermektedir. 3 m x 4,5 m ölçülerinde Zenon Panel duvara standartların öngördüğü yüklerin belirli bir süratle vurması neticesinde en ufak bir çatlak dahi ortaya çıkmamıştır.

Daldırma galvanizli

Darbe dayanım sınıfı: E5 (TS EN 14019)

ZENON PANEL’İN AVANTAJLARI

Ekonomik Çatı Sistemi

Zenon Panel en uygun yalıtımlı çatı sistemidir, Çelik çatı sistemine göre ortalama %30 daha ekonomiktir.

Mükemmel Isı ve Ses Yalıtımı

Zenon Panel bünyesinde bulundurduğu 10,5 cm. kalınlığında polistiren yalıtım levhası (EPS) ile yüksek ısı ve ses yalıtımı sağlar.

Zayiat ve Fire Yoktur

Zenon Panel istenen yerden kesilebilir ve eklenebilir olması sayesinde fire oluşmaz. Ayrıca malzemenin nakliyesi ve taşıması esnasında herhangi bir zayiat görülmez.

Hızlı ve Kolay İmalat

Zenon Panel montajı ayrıca bir yalıtım işlemi olmaması nedeniyle geleneksel duvarlara ve çatılara göre daha hızlıdır.

Sağlam Çelik Kafes Donatılı

Zenon Panel İçerisindeki özel örgülü çelik kafes sistemi sayesinde çok dayanıklı ve sağlamdır

Tesisat Döşemesi Oldukça Pratik

Su ve elektrik tesisatlarının döşenmesi oldukça pratiktir. E.P.S. ile çelik hasır arasındaki paspayı boşluğundan borular kolayca geçirilir

Tasarım Özgürlüğü Sağlar

Zenon Panel esnek yapısı sayesinde istenilen şekil verilebilir ve geniş bir tasarım özgürlüğü sunar.

Fırtınalardan Etkilenmez

200 km/saate kadar hızda rüzgâr yüklerinde testlere tabi tutulmuştur. Fırtınada uçmayan ve hasar almayan çatı ve duvar sistemidir.

Yer ve alan kazanımı

Yalıtım katmanı duvarın içinde olduğu için Zenon Panel duvar diğer sistemlerden %50 daha az alan kaplar. Bina kullanım hacmi ortalama %10 büyür.

Hafif Yapı Malzemesi

Zenon Panel çok hafiftir (5kg/m2). Bu sayede binalarda çatı ve duvar yüklerinde büyük oranda hafifleme sağlar.

Depremde Yıkılmaz

İçerisindeki özel örgü çelik kafes sistemi sayesinde çok dayanıklı ve sağlamdır. Zenon Panel duvar binanın taşıyıcı sistemin ankrajlandığı için deprem anında kesinlikle yıkılma dağılma vs. gibi durumlar oluşmaz.

Kurşun Geçirmez

Zenon Panel çelik kafesi ve çift katmanlı sıva tabakası sayesinde tabanca ve uzun namlulu tüfekler kullanılarak tesirli mesafe ve açılardan yapılan atışlarda kurşun geçirmediği görülmüştür.
